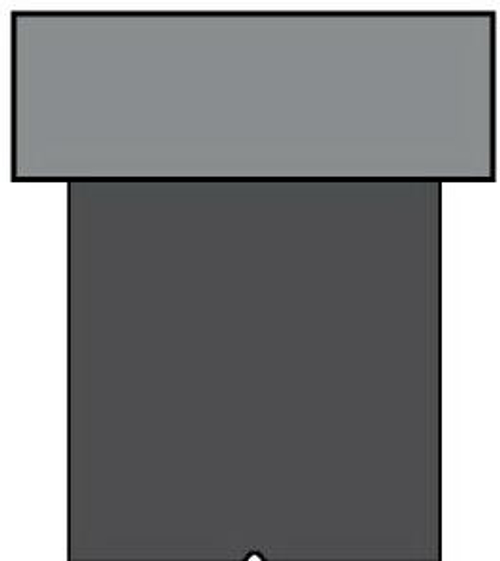

Поршневое уплотнение A308 изготовлено из специального углеродистого материала PTFE с низким коэффициентом трения и комбинации силового кольца NBR. Вместо уплотнительного О-образного кольца в качестве возбуждающего кольца используется более прочное квадратное кольцо, предотвращающее сборку в обратном направлении или скручивание благодаря нашей специальной конструкции.
Уплотенние A308 безопасно используются при высоких скоростях скольжения благодаря очень низкой силе трения, которая является одной из главных особенностей материала PTFE. A308 можно комбинировать с квадратным кольцом FKM для особых нужд, отвечающих требованиям к температуре и химической стойкости.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Рабочее давление | 400 бар |
| Рабочая температура | -30/+105 °С |
| Скорость скольжения | 5 м/с |
| Материал | PTFE + CARBON / 80 NBR |
| Рабочая среда | Гидравлическое масло на минеральной основе |
| Шероховатость поверхности | ||
| Ra | Rmax | |
| Поверхность скольжения | ≤0,2 мкм | ≤2,0 мкм |
| Глубина канавки | ≤1,6 мкм | ≤6,3 мкм |
| Ширина канавки | ≤3,2 мкм | ≤15,0 мкм |
| Допустимый зазор (S макс. mm) | |||
| Ширина канавки (В) | Давление (бар) | ||
| 150 | 250 | 400 | |
| 7,5 | 0,40 | 0,30 | 0,25 |
| 8 | 0,40 | 0,30 | 0,30 |
| 9 | 0,60 | 0,50 | 0,25 |
| 10 | 0,70 | 0,50 | 0,30 |
| 16 | 0,70 | 0,50 | 0,35 |
Характеристики фильтра:
- Типоразмер: ØD - Ød - B
- ØD - наружный диаметр
- Ød - внутренний диаметр
- B - ширина канавки
