U-образное штоковое уплотнение A187 предназначено для стержней. Благодаря внутреннему опорному кольцу из полиоксиметилена обеспечивается высокая устойчивость к экструзии.

Благодаря особой форме кромки оно обеспечивает превосходную производительность при низком давлении.

Уплотнение штока A187 предпочтительно для узких канавок и может быть легко установлено в закрытых канавках. Его вторая динамическая уплотнительная кромка оставляет масляную пленку меньшей толщины и в то же время предотвращает попадание в цилиндр негативных частиц, которые могут попасть извне.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее давление	400 бар
Рабочая температура	-40/+100 °С
Скорость скольжения	0,5 м/с
Материал	92 PU/POM
Рабочая среда	Гидравлическое масло на минеральной основе

Шероховатость поверхности
	Ra	Rmax
Поверхность скольжения	≤0,4 мкм	≤3,2 мкм
Глубина канавки	≤1,6 мкм	≤10,0 мкм
Ширина канавки	≤3,2 мкм	≤16,0 мкм

Допустимый зазор (S макс. mm) для PU
	Давление (бар)
	150	250	400
S Макс. (мм)	1,0	0,8	0,6

Товаров 17

Фильтр

Сбросить

Товаров 17

Сбросить

Артикул Типоразмер Наружный диаметр Внутренний диаметр Высота уплотнения Ширина канавки Цена В корзину В избранное В сравнение

22-28-4,5

28

22

4.5

5

324 ₽

28-36-5,3

36

28

5.3

6.3

374 ₽

40-50-10

50

40

10

11

591 ₽

40-55-10

55

40

10

11

614 ₽

40-48-5,3

48

40

5.3

6.3

552 ₽

50-60-7

60

50

7

8

647 ₽

50-62-8,6

62

50

8.6

9.6

647 ₽

50-60-10

60

50

10

11

647 ₽

50-65-10

65

50

10

11

658 ₽

50-62-8

62

50

8

9

597 ₽

60-70-12,5

70

60

12.5

13.5

698 ₽

60-70-12

70

60

12

13

675 ₽

65-80-11,5

80

65

11.5

12.5

770 ₽

65-75-7

75

65

7

8

675 ₽

70-80-7

80

70

7

8

692 ₽

80-90-7

90

80

7

8

759 ₽

100-113-12,5

113

100

12.5

13.5

898 ₽

A187-022 PU U-образное штоковое уплотнение 22-28-4,5

Нет в наличии

Предзаказ

A187-022 PU U-образное штоковое уплотнение 22-28-4,5

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

22-28-4,5
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

22
ØD:

28
B:

5
b:

4.5
C:

3
Наружный диаметр:

28
Внутренний диаметр:

22
Ширина канавки:

5
Высота уплотнения:

4.5

Наличие: Нет в наличии

324 ₽

A187-028 PU U-образное штоковое уплотнение 28-36-5,3

Нет в наличии

Предзаказ

A187-028 PU U-образное штоковое уплотнение 28-36-5,3

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

28-36-5,3
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

28
ØD:

36
B:

6.3
b:

5.3
C:

4
Наружный диаметр:

36
Внутренний диаметр:

28
Ширина канавки:

6.3
Высота уплотнения:

5.3

Наличие: Нет в наличии

374 ₽

A187-040/1 PU U-образное штоковое уплотнение 40-50-10

Нет в наличии

Предзаказ

A187-040/1 PU U-образное штоковое уплотнение 40-50-10

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

40-50-10
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

40
ØD:

50
B:

11
b:

10
C:

4.5
Наружный диаметр:

50
Внутренний диаметр:

40
Ширина канавки:

11
Высота уплотнения:

10

Наличие: Нет в наличии

591 ₽

A187-040/2 PU U-образное штоковое уплотнение 40-55-10

Нет в наличии

Предзаказ

A187-040/2 PU U-образное штоковое уплотнение 40-55-10

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

40-55-10
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

40
ØD:

55
B:

11
b:

10
C:

5.5
Наружный диаметр:

55
Внутренний диаметр:

40
Ширина канавки:

11
Высота уплотнения:

10

Наличие: Нет в наличии

614 ₽

A187-040 PU U-образное штоковое уплотнение 40-48-5,3

Нет в наличии

Предзаказ

A187-040 PU U-образное штоковое уплотнение 40-48-5,3

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

40-48-5,3
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

40
ØD:

48
B:

6.3
b:

5.3
C:

4
Наружный диаметр:

48
Внутренний диаметр:

40
Ширина канавки:

6.3
Высота уплотнения:

5.3

Наличие: Нет в наличии

552 ₽

A187-050/1 PU U-образное штоковое уплотнение 50-60-7

Нет в наличии

Предзаказ

A187-050/1 PU U-образное штоковое уплотнение 50-60-7

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

50-60-7
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

50
ØD:

60
B:

8
b:

7
C:

4.5
Наружный диаметр:

60
Внутренний диаметр:

50
Ширина канавки:

8
Высота уплотнения:

7

Наличие: Нет в наличии

647 ₽

A187-050/2 PU U-образное штоковое уплотнение 50-62-8,6

Нет в наличии

Предзаказ

A187-050/2 PU U-образное штоковое уплотнение 50-62-8,6

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

50-62-8,6
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

50
ØD:

62
B:

9.6
b:

8.6
C:

5
Наружный диаметр:

62
Внутренний диаметр:

50
Ширина канавки:

9.6
Высота уплотнения:

8.6

Наличие: Нет в наличии

647 ₽

A187-050/3 PU U-образное штоковое уплотнение 50-60-10

Нет в наличии

Предзаказ

A187-050/3 PU U-образное штоковое уплотнение 50-60-10

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

50-60-10
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

50
ØD:

60
B:

11
b:

10
C:

4.5
Наружный диаметр:

60
Внутренний диаметр:

50
Ширина канавки:

11
Высота уплотнения:

10

Наличие: Нет в наличии

647 ₽

A187-050/4 PU U-образное штоковое уплотнение 50-65-10

Нет в наличии

Предзаказ

A187-050/4 PU U-образное штоковое уплотнение 50-65-10

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

50-65-10
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

50
ØD:

65
B:

11
b:

10
C:

5.5
Наружный диаметр:

65
Внутренний диаметр:

50
Ширина канавки:

11
Высота уплотнения:

10

Наличие: Нет в наличии

658 ₽

A187-050 PU U-образное штоковое уплотнение 50-62-8

Нет в наличии

Предзаказ

A187-050 PU U-образное штоковое уплотнение 50-62-8

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

50-62-8
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

50
ØD:

62
B:

9
b:

8
C:

5
Наружный диаметр:

62
Внутренний диаметр:

50
Ширина канавки:

9
Высота уплотнения:

8

Наличие: Нет в наличии

597 ₽

A187-060/1 PU U-образное штоковое уплотнение 60-70-12,5

Нет в наличии

Предзаказ

A187-060/1 PU U-образное штоковое уплотнение 60-70-12,5

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

60-70-12,5
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

60
ØD:

70
B:

13.5
b:

12.5
C:

4.5
Наружный диаметр:

70
Внутренний диаметр:

60
Ширина канавки:

13.5
Высота уплотнения:

12.5

Наличие: Нет в наличии

698 ₽

A187-060 PU U-образное штоковое уплотнение 60-70-12

Нет в наличии

Предзаказ

A187-060 PU U-образное штоковое уплотнение 60-70-12

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

60-70-12
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

60
ØD:

70
B:

13
b:

12
C:

4.5
Наружный диаметр:

70
Внутренний диаметр:

60
Ширина канавки:

13
Высота уплотнения:

12

Наличие: Нет в наличии

675 ₽

A187-065/1 PU U-образное штоковое уплотнение 65-80-11,5

Нет в наличии

Предзаказ

A187-065/1 PU U-образное штоковое уплотнение 65-80-11,5

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

65-80-11,5
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

65
ØD:

80
B:

12.5
b:

11.5
C:

5.5
Наружный диаметр:

80
Внутренний диаметр:

65
Ширина канавки:

12.5
Высота уплотнения:

11.5

Наличие: Нет в наличии

770 ₽

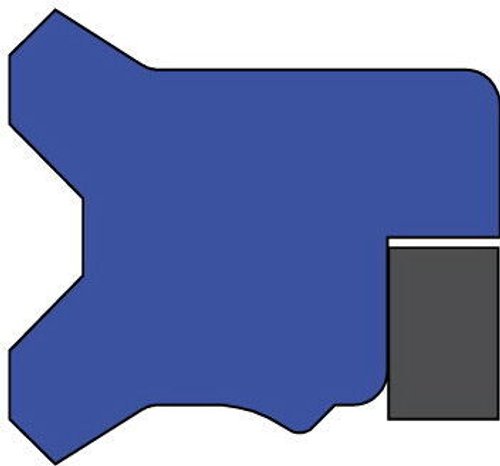

A187-065 PU U-образное штоковое уплотнение 65-75-7

Нет в наличии

Предзаказ

A187-065 PU U-образное штоковое уплотнение 65-75-7

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

65-75-7
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

65
ØD:

75
B:

8
b:

7
C:

4.5
Наружный диаметр:

75
Внутренний диаметр:

65
Ширина канавки:

8
Высота уплотнения:

7

Наличие: Нет в наличии

675 ₽

A187-070 PU U-образное штоковое уплотнение 70-80-7

Нет в наличии

Предзаказ

A187-070 PU U-образное штоковое уплотнение 70-80-7

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

70-80-7
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

70
ØD:

80
B:

8
b:

7
C:

4.5
Наружный диаметр:

80
Внутренний диаметр:

70
Ширина канавки:

8
Высота уплотнения:

7

Наличие: Нет в наличии

692 ₽

A187-080 PU U-образное штоковое уплотнение 80-90-7

Нет в наличии

Предзаказ

A187-080 PU U-образное штоковое уплотнение 80-90-7

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

80-90-7
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

80
ØD:

90
B:

8
b:

7
C:

4.5
Наружный диаметр:

90
Внутренний диаметр:

80
Ширина канавки:

8
Высота уплотнения:

7

Наличие: Нет в наличии

759 ₽

A187-100 PU U-образное штоковое уплотнение 100-113-12,5

Нет в наличии

Предзаказ

A187-100 PU U-образное штоковое уплотнение 100-113-12,5

Название:

U-образное штоковое уплотнение
Name:

U-RING ROD
Типоразмер:

100-113-12,5
Материал:

PU \ POM
Твёрдость:

92
Применение:

Шток
Рабочее Давление (Bar)(Max):

400
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+100
Скорость Скольжения (Max):

0.5
Ød:

100
ØD:

113
B:

13.5
b:

12.5
C:

5
Наружный диаметр:

113
Внутренний диаметр:

100
Ширина канавки:

13.5
Высота уплотнения:

12.5

Наличие: Нет в наличии

898 ₽

Обратный звонок

Запрос успешно отправлен!

Имя *

Телефон *

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности *

Предзаказ

Предзаказ успешно отправлен!

Имя *

Телефон *

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности *
